LED-Konstantstromtreiber – Bereich Wohnen
EasyLine LED-Treiber - dimmbar
150–700 mA / 6–36 W
Elektrische Eigenschaften:
Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
Leistungsfaktor bei Volllast: > 0,85
Dimmeigenschaften
Dimmung mit Phasenabschnittsdimmer möglich.
Mindestlast des Dimmers beachten.
Kompatibilität des Dimmers und des Treibers prüfen, um Störeffekte und Geräuschentwicklung zu vermeiden.
Anschlusseigenschaften
Spannungsversorgung: 220–240 V ±10 %
Netzfrequenz: 50–60 Hz
Schraubklemmen: 0,5–2,5 mm²
Sicherheitseigenschaften
Elektronischer Kurzschlussschutz
Überlastschutz
Leerlauffest
Schutzart: IP20
Schutzklasse II
SELV
Zu erwartende Betriebslebensdauer
bei Betriebstemperaturen am tc-Punkt
bei Betriebstemperaturen am tc-Punkt
| Betriebs- strom | Best.-Nr. 186415 | Best.-Nr. 186449, 186450 | ||
|---|---|---|---|---|
| alle |
80 °C | 70 °C | 70 °C | 60 °C |
| Std. | 30.000 | 50.000 | 30.000 | 50.000 |
|
Max. | Typ | Artikel- nummer |
Spannung |
Netzstrom | Ausgangs-strom DC | Ausgangs-spannung DC | Max. Spannung ohne Last | Effizienz bei Volllast |
Umgebungs-temperatur ta |
Gehäuse-temperatur tc | Ge-wicht | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | mA | V | DC (V) | % (230 V) | °C | °C | g | |||

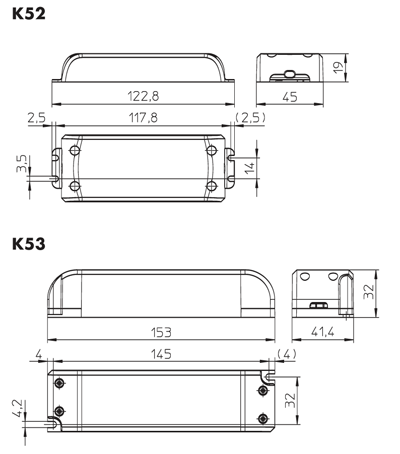

| K52 - Abmessungen: 122,8 x 45 x 19 mm | ||||||||||||
| 12 | ECXd 250.153 | 186449 | 220-240 | 70-60 | 250 ± 5 % | 27-48 | 60 | >82 | -15 bis 45 | 70 | 70 | 29,17 |
| K53 - Abmessungen: 153 x 41,4 x 32 mm | ||||||||||||
| 18 | ECXd 350.130 | 186415 | 220-240 | 100-90 | 350± 5 % | 32-52 | 60 | >85 | -15 bis 45 | 80 | 70 | 35,84 |
| 18 | ECXd 700.134 | 186450 | 220-240 | 95-85 | 700± 5 % | 16-26 | 35 | >85 | -15 bis 45 | 70 | 140 | 39,62 |
