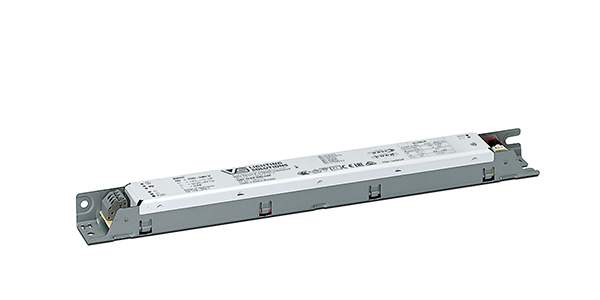

LED Treiber Konstantstrom linear dimmbar
PrimeLine NFC L-R1 DALI2
- Lineare Gehäusebauform
- Programmierbar über die NFC-Schnittstelle
(kontaktlos)
– Wählbarer Ausgangsstrom
– Programmierbare CLO-Funktion
– Anpassbares DC-LevelSpannungsversorgung: 220–240 V ±10 % - Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 198–264 V, 0 Hz
- Steckklemmen: 0,2–1,5 mm²
- Leistungsfaktor bei Volllast: > 0,97
- Max. Arbeitsspannung (UOUT): 250 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Dimmbereich: 1 bis 100 %
- Schutz gegen Netztransienten
bis 1 kV (zwischen L und N) und
bis 2 kV (zwischen L/N und PE) - Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP00
- Schutzklasse I
- Produktgarantie 5 Jahre
Abmessungen
Länge: 280 mm
Breite: 30 mm
Höhe: 21 mm
Systemarchitektur – NFC-Konfiguration
Mit dem NFC-Programmer (Best.-Nr. 186646) und dem EnOcean-USBStick (Best.-Nr. 186563) oder alternativ mit einem Feig-Programmiergerät oder der Feig-NFC-Antenne ist eine kontaktlose Programmierung von NFC-LED-Treibern möglich.
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC (V) | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V | % (230 V) | % (230 V) | % | |||
| 40 | ECXd 400.348 | 186852 | 220-240 | 205-190 | 31 / 205 | 100-400 | 30-120 | <15 | >90 | <1 | 59,56 |
| 40 | ECXd 800.349 | 186853 | 220-240 | 210-200 | 35 / 250 | 400-800 | 30-70 | <13 | >89 | <1 | 59,56 |
| 85 | ECXd 400.350 | 186854 | 220-240 | 410-380 | 31 / 205 | 100-400 | 100-225 | <9 | >94 | <1 | 65,85 |
| 85 | ECXd 800.351 | 186855 | 220-240 | 425-385 | 35 / 250 | 400-800 | 30-130 | <9 | >93 | <1 | 65,85 |
