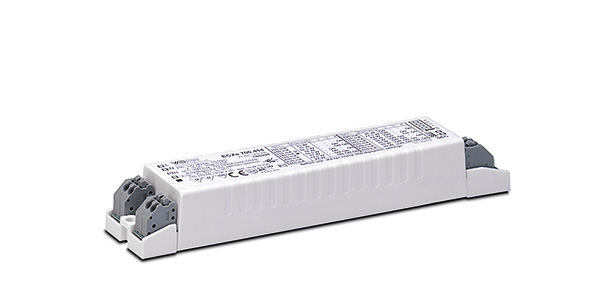

LED Treiber Konstantstrom linear
ComfortLine DIP switch L-LV short
- Lineare Gehäusebauform
- Wählbarer Ausgangsstrom über Dip-Schalter einstellbar
- Geeignet für Zentralbatterieanlagen für die Notbeleuchtung gemäß EN 50172
- Spannungsversorgung: 220–240 V ±10 %
- Netzfrequenz: 50–60 Hz
- Gleichspannungsbetrieb: 176–274 V (186993)
bzw. 170–280 V (186994) - Steckklemmen: 0,5–1,5 mm²
- Leistungsfaktor bei Volllast: 0,95
- Leerlaufspannung (Umax): 59 V
- Die LED-Module dürfen sekundärseitig nicht geschaltet werden.
- Schutz gegen Netztransienten
bis 1 kV (zwischen L und N) und
bis 2 kV (zwischen L/N und PE) (186993),
bis 3,75 kV (zwischen L und N) und
bis 4 kV (zwischen L/N und PE) (186994) - Elektronischer Kurzschlussschutz
- Überlastschutz
- Übertemperaturschutz
- Leerlauffest
- Schutzart: IP20
- Schutzklasse I
- SELV
- Produktgarantie 5 Jahre

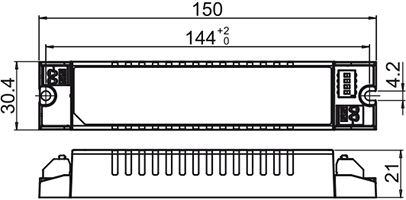

Abmessungen
Länge: 150 mm
Breite: 30,4 mm
Höhe: 21 mm
| Max. Leistung | Typ | Artikel- nummer | Spannung 50-60 Hz | Netzstrom | Einschalt- strom | Ausgangs- strom DC | Ausgangs- spannung DC (V) | THD bei Volllast | Effizienz bei Volllast | Rippel 100Hz | Preis Euro |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | V | mA | A / µs | mA (±5%) | V | % (230 V) | % (230 V) | % | |||
| 21 | ECXe 1400.413 | 186993 | 220-240 | 160-140 | 5 / 50 | 700 | 5-30 | <15 | >88 | <3 | 47,04 |
| 23 | 750 | 5-30 | |||||||||
| 24 | 800 | 5-30 | |||||||||
| 25 | 850 | 5-30 | |||||||||
| 27 | 900 | 5-30 | |||||||||
| 28 | 950 | 5-30 | |||||||||
| 30 | 1000 | 5-30 | |||||||||
| 30 | 1050 | 5-28 | |||||||||
| 30 | 1100 | 5-27 | |||||||||
| 30 | 1150 | 5-26 | |||||||||
| 30 | 1200 | 5-25 | |||||||||
| 30 | 1250 | 5-24 | |||||||||
| 30 | 1300 | 5-23 | |||||||||
| 30 | 1350 | 5-22 | |||||||||
| 30 | 1400 | 5-21 | |||||||||
| 13 | ECXe 1400.414 | 186994 | 220-240 | 160-140 | 5 / 50 | 250 | 20-54 | <15 | >88 | <3 | 40,75 |
| 15 | 280 | 15-54 | |||||||||
| 16 | 310 | 10-54 | |||||||||
| 18 | 340 | 2-54 | |||||||||
| 20 | 370 | 2-54 | |||||||||
| 21 | 400 | 2-54 | |||||||||
| 23 | 430 | 2-54 | |||||||||
| 25 | 460 | 2-54 | |||||||||
| 26 | 490 | 2-54 | |||||||||
| 26 | 520 | 2-50 | |||||||||
| 27 | 550 | 2-50 | |||||||||
| 29 | 580 | 2-50 | |||||||||
| 30 | 610 | 2-50 | |||||||||
| 30 | 640 | 2-46 | |||||||||
| 30 | 670 | 2-45 | |||||||||
| 30 | 700 | 2-43 |
